產品介紹

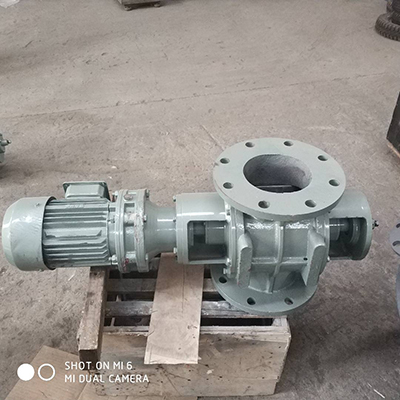

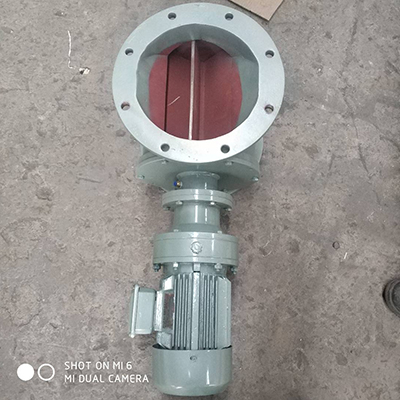

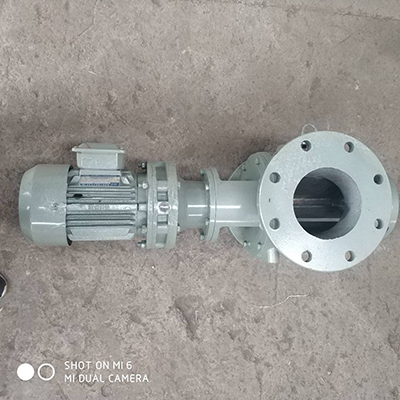

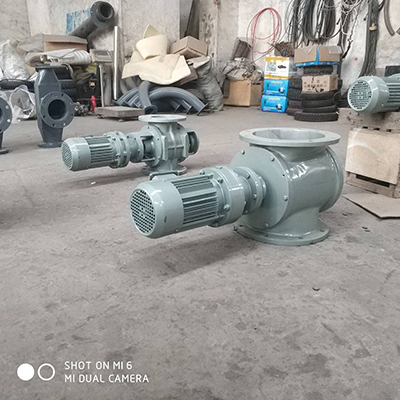

電動卸料閥,星型卸料閥,星形卸料閥采用法蘭連接,常用可分為方形法蘭與圓形法蘭兩種,有異形法蘭連接,根據傳動方式又分為直連式與鏈條式傳動.兩種.直連式卸料閥通過采用行星轉動原理,輸入輸出在同一軸線上,而且殼體與電機直聯一體的獨特性,結構緊湊,造型美觀新穎,體積小,重量輕.鏈條式卸料閥采用軸承和齒箱遠離閥體的設計,避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件潤滑系統的使用壽命.
電動卸料閥,星型卸料閥,星形卸料閥

電動卸料閥,星型卸料閥,星形卸料閥利于葉輪機械回轉的原理,來實現定量給料與卸料,既起著輸送物料的作用,又擔負密封作用,當上部料倉的物料靠自重落下充填在葉片之間的空隙中,隨葉片的旋轉而均勻的卸出.星形卸料閥也可通過變頻器來控制電機的轉速來控制卸灰量.
電動卸料閥,星型卸料閥,星形卸料閥可根據安裝環境的要求采用鑄鐵,鑄鋼,不銹鋼,錳鋼,鈦鋼等材質制造而成.卸料閥具有運轉可靠平穩,噪音低,故障少,壽命長,齒合件采用球墨鑄鐵與軸承鋼等.電動卸料閥,星型卸料閥,星形卸料閥使用性能好,耐磨性高等優點.做為一種先進的卸料裝備,卸料閥在除塵,冶金,建材,化工,食品等行業中起到了很大的作用,是國內目前最先進,用途最廣的卸料器.
電動卸料閥常用在氣力輸出系統中,對于壓力輸出系統或負壓輸出系統, 卸料閥以均勻,連續地向輸料管供料,以保證氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料閥的上,下部氣壓隔斷起到鎖氣作用.因此,卸料閥是氣力輸送系統中常用的重要部件.卸料閥又稱卸料器是除塵設備排灰,送風及其他設備給料的主要設備,適用于粉狀物料和顆料狀物料.為環保,冶金,化工,糧食,食品等工業部門廣泛應用.

工作原理

電動卸料閥,星型卸料閥,星形卸料閥特點
(1)電動卸料閥,星型卸料閥,星形卸料閥通過采用行星轉動原理,輸入輸出在同一軸線上,而且有與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎,體積小,重量輕.
(2)電動卸料閥,星型卸料閥,星形卸料閥運轉可靠平穩,噪音低,故障少,壽命長,齒合件采用球墨鑄鐵與軸承鋼等.使用性能好,耐磨性高.
(3)星型卸料閥軸承,齒箱,遠離閥體,避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件,潤滑系統的使用壽命.
(4)本機具有過載能力強,耐沖擊慣性力矩小,適用于起動頻繁和反正轉.
(5)用戶如需特種規格,電機,鏈輪傳動等卸料器,均可制做.

技術參數

星型卸料閥,星型卸料閥,星形卸料閥參數表:

型號數據 名稱		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用戶要求訂作
工作溫度℃		T≤80℃
物料		粉狀，顆粒狀
電機	型號	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

星形卸料閥,星型卸料閥,星形卸料閥A型外形尺寸:

型號	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

電動卸料閥,星型卸料閥,星形卸料閥B型外形尺寸:

型號	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
