產品簡介：
氣力吸糧機是一種新型農業、工業機械，通過氣動輸送顆粒物料，適用于糧食、塑料等各種小顆粒物料的散裝輸送作業，利用管道布局可以水平、傾斜、垂直輸送物料，具有大小行走輪，操作簡單便捷，能夠單機獨立完成輸送任務。
獲取優惠報價
銷售熱線：
13503853969
產品介紹
氣力吸糧機適用于農場、碼頭、車站、大型糧庫等的裝車、卸車、補倉、出倉、翻倉、倒垛以及糧食加工、飼料加工和啤酒釀造等行業在生產工藝中的散裝、散運、散卸的機械化作業。吸糧機根據輸送工藝要求可以單臺作業、多臺組合作業，或與其他設備組成輸送系統，以滿足不同的作業要求。具備布局靈活、移動方便、作業面寬、輸送量大的特點，能節省大量人力物力成本。
優點：節省人工，效率高，可以輸送到指定地點，有風干除塵作用。
吸糧機氣力輸送設備可應用于糧食的儲存倉庫的搬運、倒庫過程。吸糧機氣力輸送設備屬于密封管道輸送，占地面積小，其輸送原理也十分的簡單，將吸糧機吸嘴置入散裝的小麥堆中，后開動風機，這時要調節閥門控制氣流的速度，使輸料管內的物料在低壓低風速下輸送，這種氣力輸送設備比較的簡單。也可裝成整套的輸送系統，從搬運、儲存、除塵完全實現全自動化，并能保證小麥不受潮、臟的侵害，提高輸送效率，這套輸送系統十分節省勞動力，安裝成功投產后，不需專人看管，只需正常巡視即可。
缺點：對輸送物料具有局限性，由于管道氣壓較大，不適用于薄脆易碎物料。
吸糧機根據輸送方式分為兩種：1、吸送型，2、只吸不送型。吸送型吸糧機，風力攜帶物料通過吸料器及吸料管道吸入機器，經由分離器實現氣料分離，再由管道及卸料器送至倉庫、車廂等目的位置。只吸不送型吸糧機，物料吸入機器后，經分離器及關風機，自由下落于關風機出口，直接堆糧、裝袋或下接其他輸送 設備。
工作原理

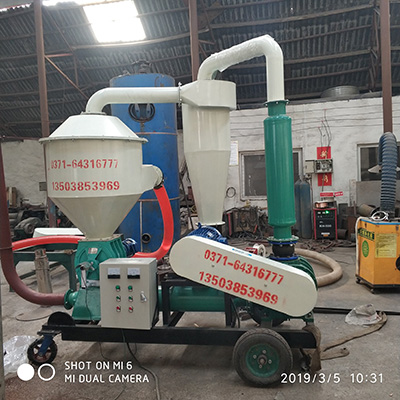

JY系列氣力吸糧機主要由羅茨風機、風量調節閥、分離筒、（JYC系列氣力吸糧機配備有除塵器和集塵箱）閉風器、連接管路、吸咀和輸送管等部分組成。 其工作原理是，由羅茨風機產生的負壓氣流經吸咀，軟管將物料吸入，通過分離筒，空氣與 物料分離，物料旋轉向下落到閉風器，經閉風器到風機出口端，由正壓氣流通過輸送管路壓送到需要的地方，與物料分離后的氣體則向上通過分離筒的篩網筒（C型機通過除塵器）和連接管路的風量調節進入風機。
1、風機：為串聯式離心羅茨風機，主要由風機殼體、葉輪、軸承管和電動機等部件組成，三角帶傳動。 2、風量調節閥，由指針、調節片、扭力彈簧、止動簧、表盤和管體等組成.指針處于表盤綠色位置表示閥門關閉；處于黃紅色位置表示閥門開啟。
3、分離筒：是物料與氣流分離的裝置，中間設有篩網筒，起過濾作用。
閉風器：由殼體、閉風器端蓋、葉輪、密封膠板等零件組成，葉輪軸輸入端裝有輕型減速器，由電動機通過三角帶傳動，帶動閉風器葉輪轉動。
吸咀：是該機的喂料裝置，在用做單純吸送、或吸、壓混合輸送時可以自動將物料吸入，由進料管、外套管等組成。根據輸送物料和輸送狀態，調節進料管與外套管的相對位置，可以使物料和空氣的混合濃度比為狀態。
6、輸送管路：輸送管路采用鐵皮管制成接口采用扣壓式抱箍連接，裝拆方便。
7、電控部分：風機與閉風器的電動機由電控箱集中控制。除JY-3、JY-5、JY-10型風機的電動機采用直接起動外，其余型號風機的電動機均采用由連鎖線路和接觸器組成的星三角起動器啟動，用熱繼電器或電機保護器作電機保護。閉風器的電動機都是直接起動，由熔斷器或電機保護器保護。
8、行走部分，由機架和行走輪、牽引桿等組成，可作短途移動。
9、附件：壓送料斗（單獨壓送時使用，根據用戶訂貨配制）。
10、除塵器：用于進入風機前的空氣除塵可減輕風機磨損，提高風機使用壽命。
11、集塵箱：用于收集塵土，應定期打開清除干凈（每4—6小時清除一次）。
技術參數
|
型號 |
額定輸送量（t/h） |
整機功率 （KW） |
空氣壓力（mm |
水平輸送距離（m） |
吸距 （m） |
揚程 （m） |
空氣流量 （m3/h） |
|
XY-3 |
3 |
6.25 |
940 |
20 |
6.5 |
5 |
780 |
|
XY-5 |
5 |
8.25 |
1000 |
30 |
8.5 |
5 |
800 |
|
XY-10 |
10 |
11.75 |
1500 |
50 |
10 |
8 |
1000 |
|
XY-15 |
15 |
16.1 |
1600 |
70 |
20 |
12 |
1600 |
|
XY-20 |
20 |
23.1 |
2200 |
120 |
30 |
18 |
1800 |
|
XY-30 |
30 |
38.5 |
3300 |
170 |
50 |
30 |
1800 |
